Productomschrijving

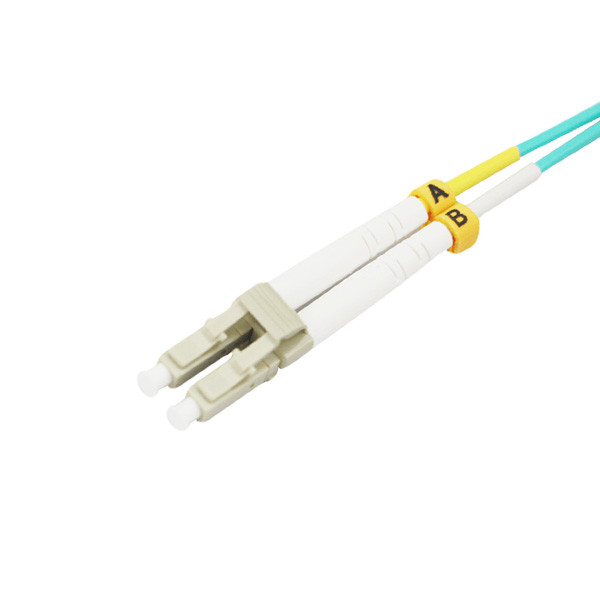

Het simplex of de Duplex paste Optische het Flardkoorden van de Lengtevezel met de Schakelaars van FC/van Sc/van LC aan/ST
De assemblage van de Connectorizedkabel is koord-type vezel optische die kabels met schakelaars op beide einden worden geëindigd. Het type van kabelvezel en schakelaar en de lengte van de flardkoorden kunnen vrij door de klant worden gespecificeerd zoals hieronder getoond.
Eigenschappen
Beëindigen-Gezicht ● Type: PC/UPC/APC
● Vezeldiameter: 0.9mm, 2.0mm of 3.0mm
● Beschikbaar voor simplex en duplex
● Het buitenjasje kan pvc, LSZH, Gepantserde enz. zijn
● Beschikbaar voor verschillende schakelaars: SC, LC, FC, ST, MPO, MTP, MU, DIN, D4, E2K ENZ.
● Vezeltype: De enige wijzevezel G652D, G657A1 en G657A2, Multimode vezel OM1, OM2, OM3 en OM4 is beschikbaar
● Laag toevoegingsverlies en hoog terugkeerverlies, hoge dichte verbinding, gemakkelijk voor verrichting
● De de klantenlengten en schakelaars zijn op verzoek beschikbaar
----------------------------------------------------------------------------------------------------------------------------------------------------------
Het simplex of de duplex, tot 144 kernen, Enige wijze slechts, OM1/OM2/OM3/OM4 is beschikbare, Aangepaste lengte
Het simplex of de duplex, tot 144 kernen, Enige wijze of multi-mode, OM1/OM2/OM3/OM4 is beschikbare, Aangepaste lengte
---------------------------------------------------------------------------------------------------------------------------------------------------------
| Parameter |
Eenheid |
FC, Sc, LC, ST, MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC, MU/APC-Duplex |
| SM (9/125SMF-28 of equivalentOS1) |
MM. (50/125,62.5/125 (OM2&OM1), 50/125,10G (MM.) OM3 |
| PC |
UPC |
APC |
PC |
| (Typisch) toevoegingsverlies |
dB |
≤0.3 |
≤0.2 |
≤0.25 |
≤0.2 |
| Terugkeerverlies |
dB |
≥45 |
≥50 |
≥60 |
≥30 |
| Werkende golflengte |
NM |
1310, 1510 |
| Ruilbaarheid |
dB |
≤0.2 |
| Trilling |
dB |
≤0.2 |
| Werkende temperatuur |
℃ |
-40~75 |
| Opslagtemperatuur |
℃ |
-45~85 |
| Kabeltype |
|
Simplex of duplex (pitkoord) φ3.0, φ2.0, φ0.9, pvc of LSZH |
---------------------------------------------------------------------------------------------------------------------------------------------------------
De optische het flardkoorden van de Soptovezel de eerste leiden namen om het ISO9001-kwaliteitssysteem, de vereisten van Europese RoHs over te gaan
Toepassingen
● CATV
● Computernetwerken
● Telecommunicatienetwerken
● ODF van optisch transmissiesysteem
● De transmissienetwerk van hoge snelheidsgegevens
● Hoog - netwerk van de kwaliteits het grafische transmissie
● Verbinding van optisch transmissiemateriaal
Het opdracht geven van tot Informatie
| Het opdracht geven van tot Informatie. voor Flardkoord |
|
Artikelnummer: SOORTEN - SC - FC – AA – 2D – 30 – 5V (A)
1 2 3 4 5 6 7 8 9 10
Productomschrijving: Duplex2×sc/upc 2× SC/UPC G.652D 3.0mm 5M Gepantserd de lengtepvc van het flardkoord
|
| 1 - Schakelaar A |
LC SC FC ST ENZ. |
| 2 - Schakelaar B |
LC SC FC ST ENZ. |
| 3 – Beëindigengezicht A |
U: UPC poetsmiddel; P: PC-poetsmiddel; A: APC poetsmiddel |
| 4 – Beëindigengezicht B |
U: UPC poetsmiddel; P: PC-poetsmiddel; A: APC poetsmiddel |
| 5 - Vezeltelling |
1: Simplex; 2: Duplex |
| 6 - Vezelwijze |
M1: OM1; M2: OM2; M3: OM3; M3H: OM 3(300); M4: OM4; D: G.652D; A1: G657.A1 |
| 7 - Diameter |
09:0.9mm; 20: 2.0mm; 30: 3.0mm enz. |
| 8 - Lengte |
5: Kabel totale lengte 5M; enz. |
| 9 - De Materialen van het kabeljasje |
V: Pvc; H: LSZH; O: OFNR; F: OFNP; Y: PE |
| 10 - Gepantserd |
Verklaar nietig: Zonder gepantserde A: Gepantserd |
| De Kleur van het kabeljasje |
Gebrek: Aqua (OM3, OM4); Sinaasappel (OM1, OM2); Geel (SM) |
Nota:
- Standaardschakelaar A - Schakelaarb orde in PN: LC-SC LC-FC LC-ST SC-FC SC-ST FC-ST
- Wanneer de Schakelaar A zoals Schakelaar B zelfde is, Standaardbeëindigengezicht A – beëindig gezichtsb orde in PN: RE-PA OMHOOG
- M3 (OM3): 10G multimode optische vezel kan in drie categorieën, 150 M, 300 M, en 550 M volgens de maximumtransmissieafstand worden verdeeld. Het gebrek is 150M
- M3H: Maximum de transmissieafstand van OM 3(300) van 300 M
- Extra instructies voor de tak:
① wanneer de belangrijkste diameterkabel niet wordt gemerkt, is het gebrek 2.0mm;
② „- X“ Andere taklengte, naast de takdiameter, blijft aan het eind van het model toevoegen. De lengte van beide kanten van de tak is verschillend zoals - M (de lengte van de douanetak).
